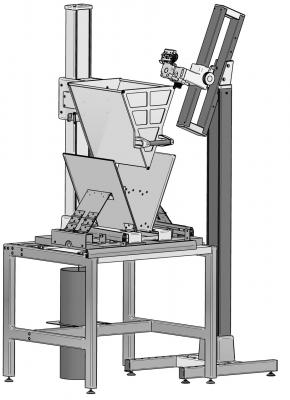

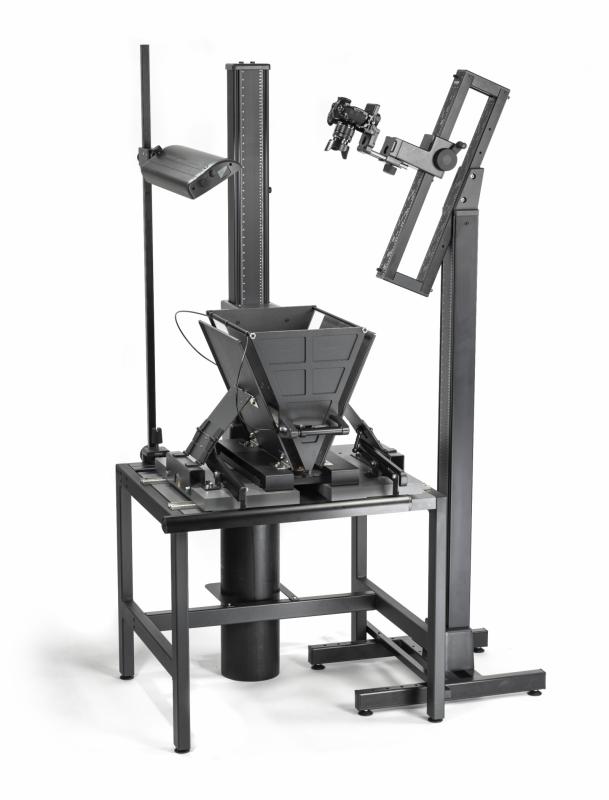

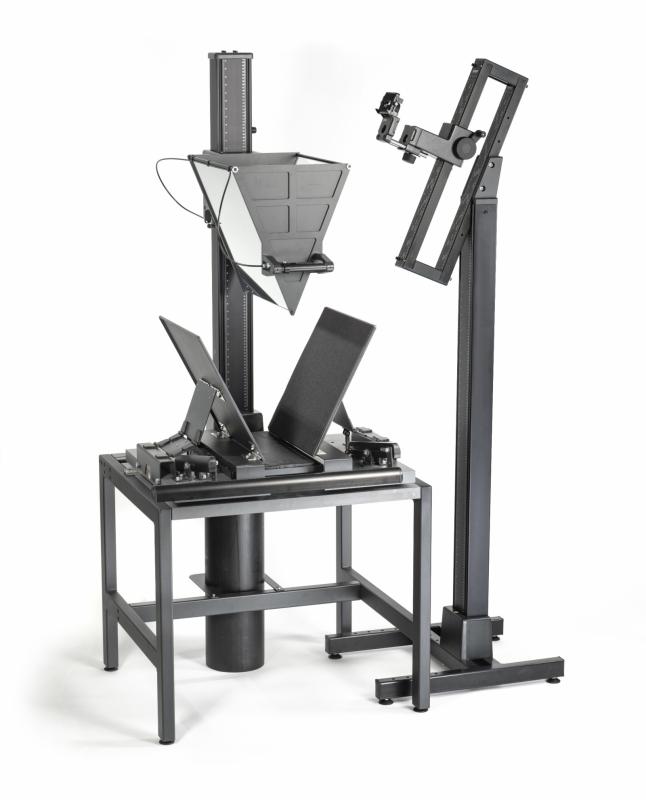

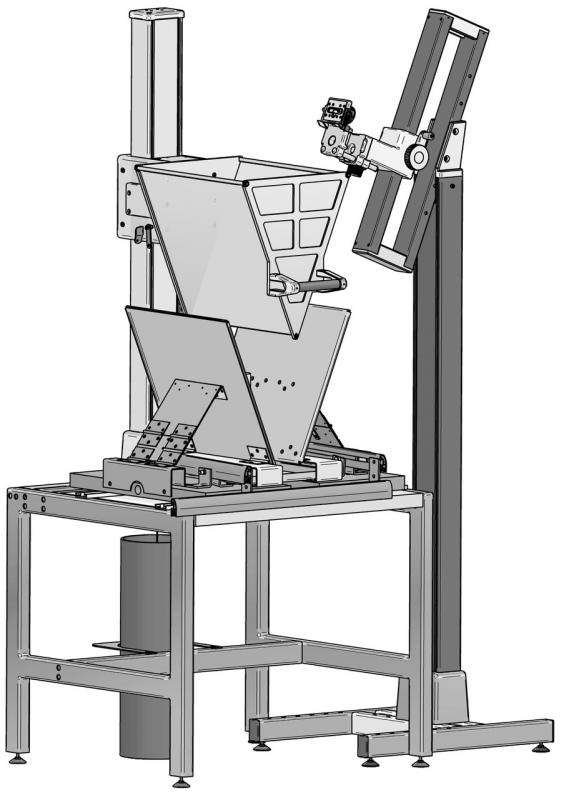

Wolfenbüttel reflektor na knihy 45N

Zrcadlo pro historické knihy Wolfenbüttel 45N

Kód produktu: 5780

Zařízení pro retrodigitalizaci citlivých historických knih a dokumentů v kritickém stavu, zejména u knih, které nelze otevřít více než 45°. Všechny pojezdové cesty jsou pro maximální ochranu knihy prováděny ručně.

Modulární koncepce: uživatel si vybere vhodnou kameru a osvětlení.

Princip fungování:

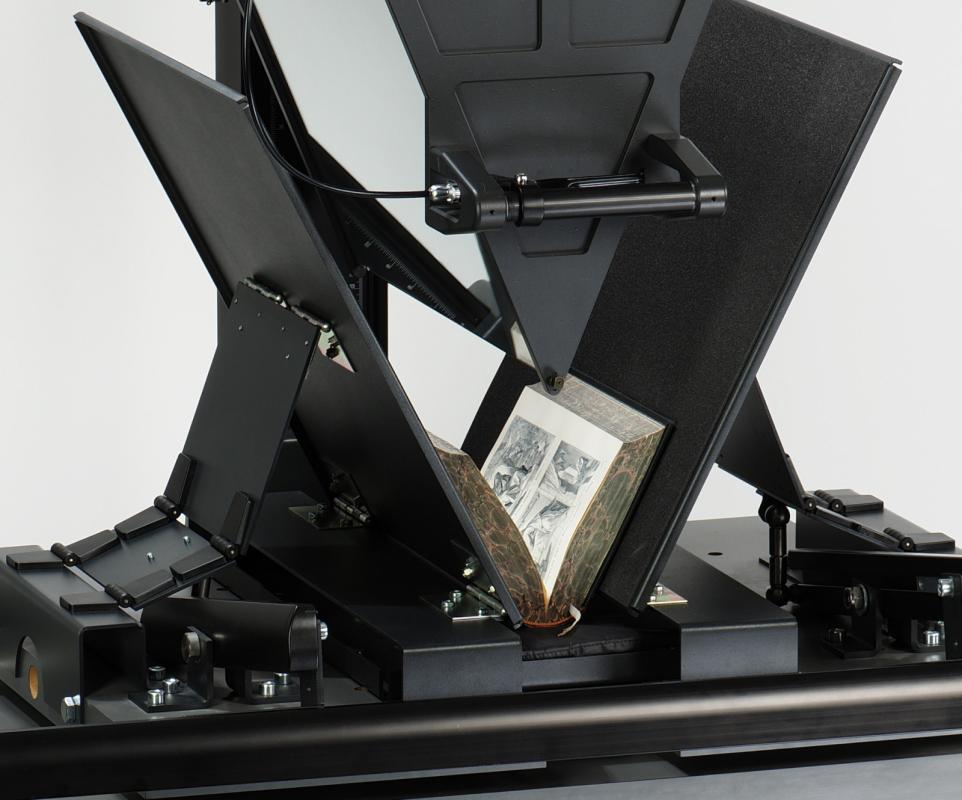

Otevřená kniha se vloží do knižní kolébky ve tvaru V a tam se přidrží. Klín ve tvaru V se skleněnou deskou na jedné straně a zrcadlem na druhé straně je ručně zasunut do otevřené knihy a tam upevněn. Boční podpěry, které jsou otevřené o něco více než 45°, jsou ručně přitlačeny ke krytu pod úhlem 45°. Skleněná deska klínu vyhlazuje stranu, která má být reprodukována. Zrcadlový obraz stránky je digitálně vyfotografován nebo naskenován. Digitální obraz lze správně převést pomocí vhodného softwaru.

Vybavení:
• horizontálně pohyblivý pracovní stůl pro správné umístění
• Polstrovaný hřbet knihy s pěnovou výplní a potahem z teflonové tkaniny
• Polstrované podpěry stránek knihy jednotlivě horizontálně pohyblivé pomocí stojanu s ručním ovládáním pro nastavení tloušťky knihy
• Nastavení sklonu bočních podpěr pomocí ručně ovládaného otočného mechanismu
• Vertikálně pohyblivý klín zrcátka s protizávažím a ruční brzdou přes bowden
• samostatný stativ s H-nohou a vertikálním sloupkem
• Výškově nastavitelné nožičky
• Podpora fotoaparátu se sklonem 22,5° a zdvihem 40 cm pro úpravu formátu
• Držák fotoaparátu s držákem a ruční klikou

Technické specifikace:

Základní stůl (ŠxVxH): 88 x 75 x 78 cm
Maximální velikost knihy / stránky: 45 x 45 cm
Maximální tloušťka knihy: 20 cm
Zakrytá plocha v přehybu knihy: cca 4 mm
Celková výška zrcadla knihy: 2,07m
Celková výška stativu fotoaparátu: 2,0 m
Požadovaný prostor pro zrcátko knihy a stativ fotoaparátu: max. 150 x 120 cm

Wolfenbütteler Buchspiegel je společným vývojem Kaiser Photo Technology, Image Engineering a Herzog-August-Bibliothek Wolfenbüttel.
